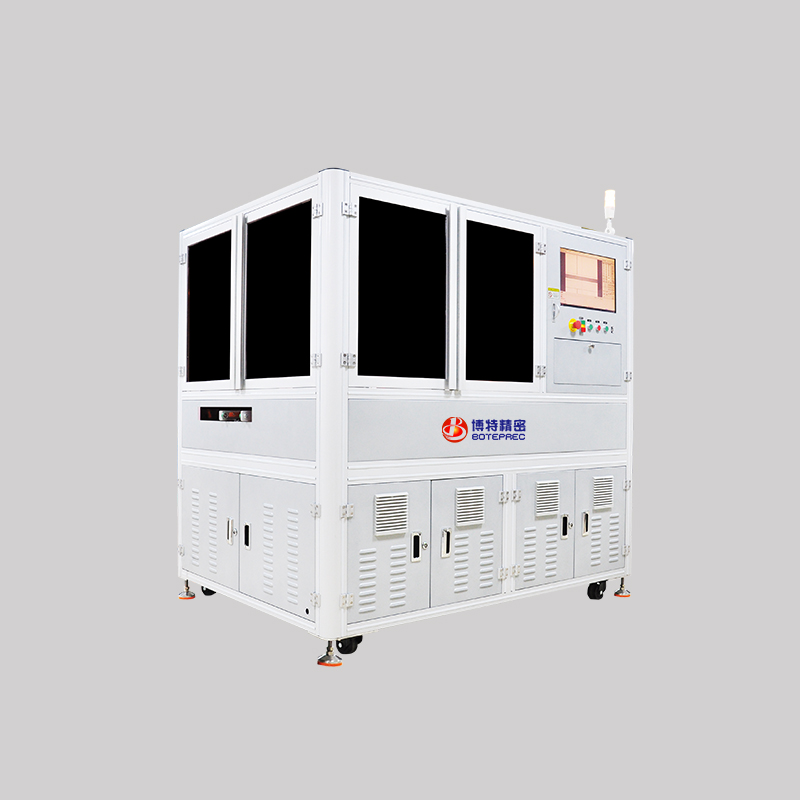

全自動PCB板激光打標機:高效、精準的電路板標識解決方案
全自動PCB板激光打標機是一種高效、精密的工業設備,專為印刷電路板(PCB)的標識和標記需求設計。它采用先進的激光技術,通過非接觸式加工方式,在PCB表面快速刻印文字、條形碼、二維碼、序列號等信息,具有高精度、高速度和高一致性的特點。
該設備的核心優勢在于其全自動化功能,可無縫集成到生產線中,實現無人化操作。通過編程控制系統,用戶可自定義打標內容、位置和深度,滿足不同工藝要求。激光打標不會產生機械應力,避免了傳統機械刻印可能導致的PCB損傷,特別適用于高密度、微型化的精密電路板。此外,激光標記具有永久性、抗腐蝕和耐磨損的特性,確保了產品信息的長期可追溯性。
全自動PCB激光打標機通常配備視覺定位系統,能自動識別PCB位置并進行精準對位,大幅提升生產效率和良品率。其環保節能的特點也符合現代制造業的綠色發展趨勢,成為PCB行業提升產品品質和生產智能化的重要裝備。
@點擊這里>觀看案例視頻
1. 核心優勢:
- 高精度激光打標:采用光纖激光器或紫外激光器,聚焦光斑極小(可達微米級),能在PCB板、FPC柔性板、陶瓷基板等材料上實現精細標記,不影響電路性能。
- 全自動化操作:配備自動上下料系統、視覺定位(CCD對位)和運動控制模塊,可自動識別PCB位置并調整打標參數,減少人工干預,提高生產效率。
- 非接觸式加工:激光打標無需物理接觸,避免傳統機械雕刻造成的PCB損傷,尤其適合高精密、超薄型電路板。
- 永久性標記:激光刻印的字符耐高溫、抗腐蝕、防磨損,確保產品信息長期可讀,符合工業級追溯要求。
- 環保節能:相比油墨噴碼或化學蝕刻,激光打標無耗材、無污染,符合綠色制造趨勢。
2. 應用場景

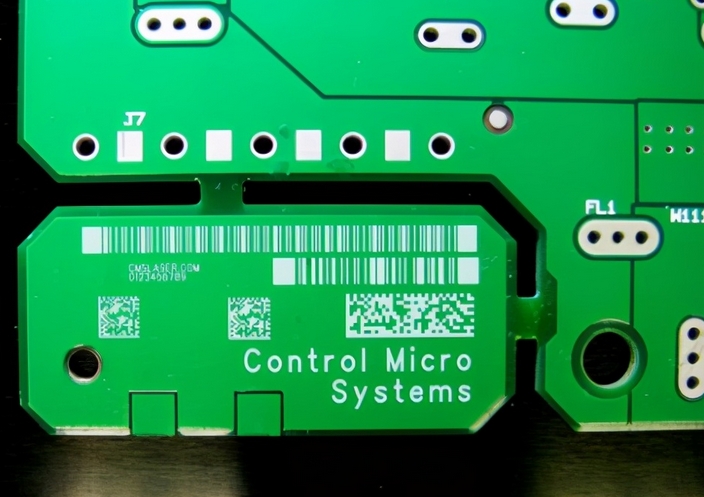

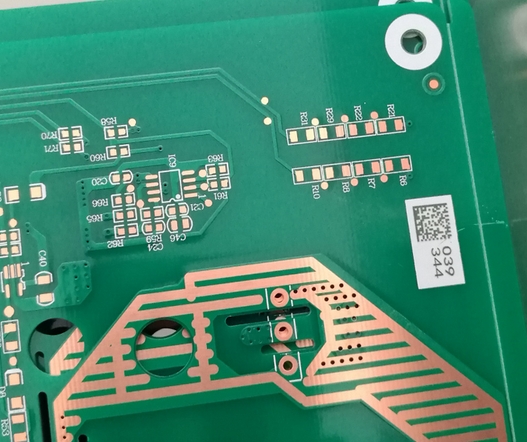

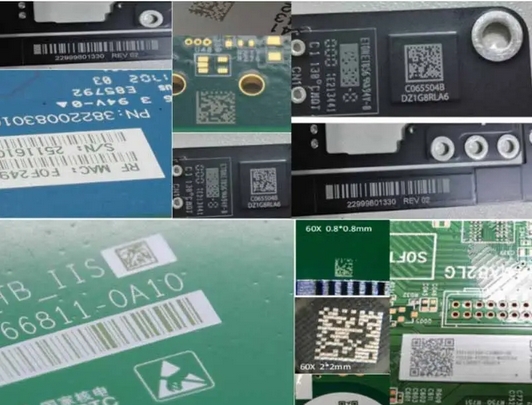

- PCB行業:用于FR4、鋁基板、高頻板等材料的序列號、生產日期、廠商信息標記。

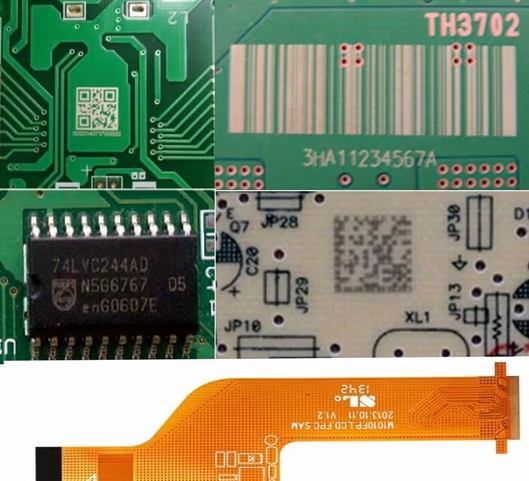

- 電子元器件:在IC芯片、電阻、電容等元件上打標,便于SMT貼片和品質管控。
- 汽車電子:滿足車規級PCB的可追溯性要求,確保產品符合行業標準。
- 5G通信設備:在高頻高速PCB上精準標記,避免影響信號傳輸性能。
3. 技術特點
- 智能視覺定位:采用高分辨率CCD攝像頭,自動校正PCB位置,確保打標精度(±0.01mm)。
- 多軸運動控制:搭配高精度伺服電機或直線電機,實現高速、穩定的打標作業。
- 軟件兼容性強:支持AutoCAD、CorelDRAW等設計軟件,可導入Gerber文件,靈活調整打標內容。
- 多種激光可選:根據材料需求,可選擇光纖激光(適合金屬涂層PCB)、紫外激光(適合精細打標)或綠激光(適合特殊材料)。
全自動PCB板激光打標機以其卓越的性能和智能化操作,為電子制造業提供了高效、可靠的標識解決方案。它不僅提升了生產自動化水平,還增強了產品的可追溯性和品質管控能力,是現代化電子工廠不可或缺的先進設備。
激光參數 | 激光光源 | 進口紫外激光器 |
激光波長 | 355nm | |
平均輸出功率 | 5W | |
加工性能 | 電路板尺寸 | 最小50mm×50mm、最大460mm*510mm |
重復定位精度 | ±0.1mm | |
最小線寬 | <0.15mm | |
支持條碼類型 | Code128、Code39、EAN-8、UPC-A等條碼,以及DataMatrix、QR等二維碼 | |
主要配置 | 電動工作平臺 | X-Y線性模組 |
定位系統 | 旁軸CCD相機 | |
外部輔助裝置 | 負壓吸附抽塵系統 | |
使用環境條件 | 供電規格 | 220V/50Hz/2.5KVA |
供氣規格 | 0.6Mpa | |
環境要求 | 溫度15-30℃,濕度<50% | |
整機尺寸 | 1200mm(W)×1600mm(L)×1500mm(H) |
